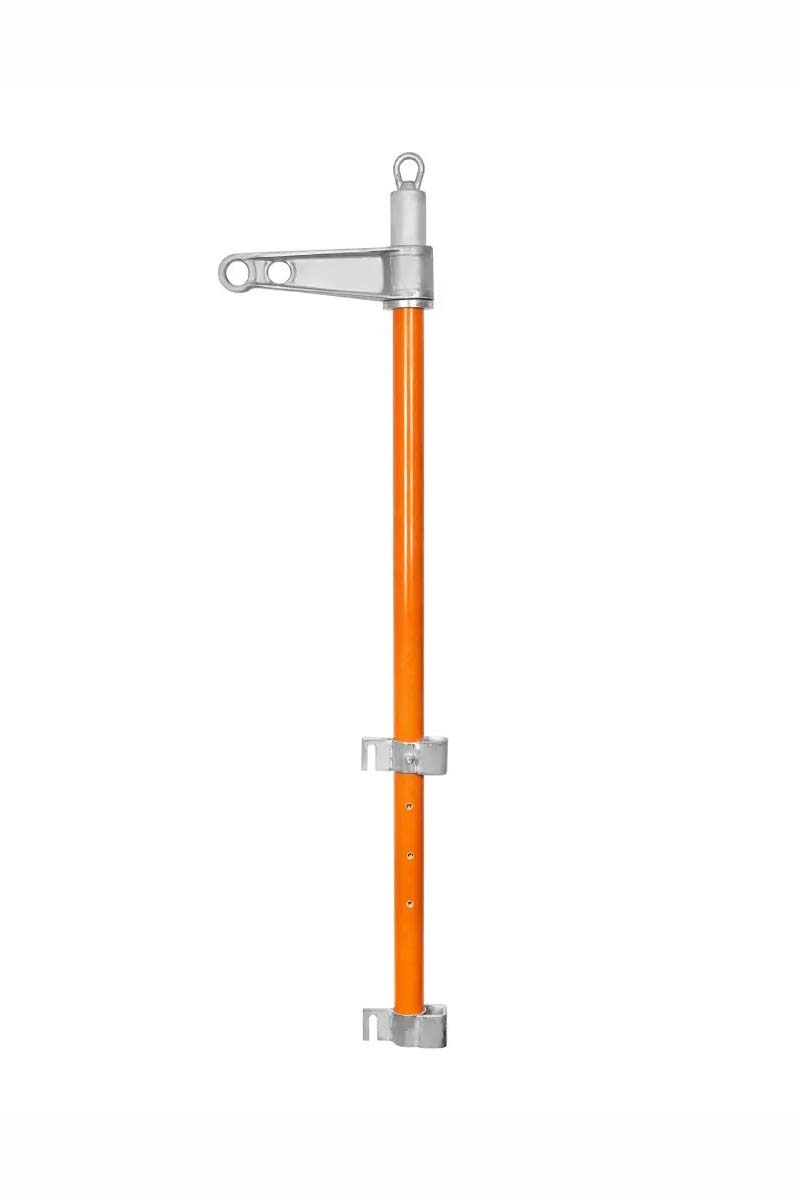

São ferramentas leves, mecanicamente resistentes e de fácil instalação. Possuem excelentes ganhos de segurança e produtividade no içamento de equipamentos e materiais, bem como na construção e manutenção de redes aéreas de média tensão.
Fabricadas com partes metálicas em alumínio fundido e tubo isolante.
NOTAS IMPORTANTES
– Os mastros não foram projetados para aplicações envolvendo tracionamento lateral na corda de mão ou de carga desalinhada. Por isso, a direção da força deve estar paralela e alinhada ao mastro.
– Quando calcular a capacidade de carga, considerar uma perda de 10% devido à fricção nas cordas de tracionamento (atrito).
Exemplo: usando um sistema de içamento com moitão duplo a carga máxima a ser içada será 635 daN (1400 lb). Uma carretilha deve ser acoplada à base da estrutura para passar a corda de mão do moitão.
Usando um sistema de içamento simples a carga máxima será de
408 daN (900 lb). A carga içada mais a força de puxamento e a força de atrito é igual à capacidade do mastro.
Considerando que essa ferramenta possui 04 posições de fixação, devem ser observadas as seguintes capacidades nominais de trabalho:
1° furo: ………………………………. 100 daN (220 lb) no lado da base
2° furo: ………………………………. 150 daN (330 lb)
3° furo: ………………………………. 200 daN (440 lb)
4° furo: ………………………………. 250 daN (550 lb) no lado superior
